Análise de pequenas áreas em estruturas de Sn-Cu em fios (SIMS)

Small area analysis in Sn Cu wire structure with SIMS
O IMS 7f-Auto CAMECA oferece resolução lateral (submicrométrica), o que é de grande interesse para a análise de materiais. Seus excelentes recursos de geração de imagens são aplicados a estudos em uma ampla variedade de materiais: fenômenos de difusão em amostras policristalinas, análise de imagens de superfície em ligas...

Para geração de imagens de íons, dois modos de operação estão disponíveis:
  • Modo de geração de imagem direta de íons (“Microscópio”) para adquirir imagens até mil vezes mais rápido do que com qualquer microssonda iônica de varredura (todos os píxeis são adquiridos em paralelo). Aprimorado para mapeamento de "grandes "áreas.
  • Modo de geração de imagens por varredura de íons (“microssonda”) para a resolução lateral submicrométrica com feixe de O2+ e Cs+. Dedicado à análise de pequenas áreas.

Análise de pequenas áreas: informações tanto de profundidade como na lateral.

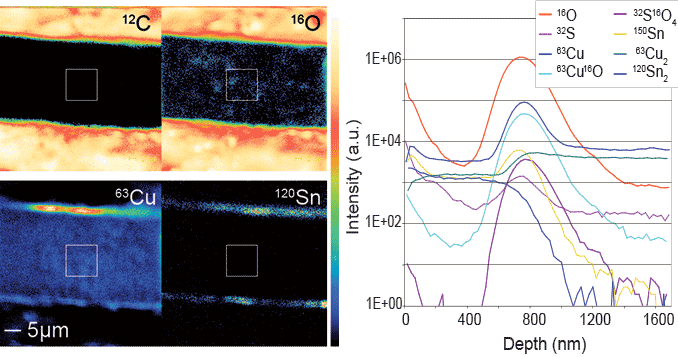

Análise de pequenas áreas na estrutura Sn/Cu em fios: as imagens do lado esquerdo foram adquiridas de diferentes espécies usando o modo de microssonda.
Usando o software WinImage da CAMECA, é possível obter um perfil de profundidade retrospectivo: no exemplo acima, um perfil de profundidade (lado direito) foi obtido a partir das imagens de íons (área central, lado esquerdo) que foram gravadas sequencialmente ao realizar a pulverização catódica em profundidade. Observe a alta faixa dinâmica no modo de geração de imagens.
