ACTINIS - IMS blindado

Equipamento SIMS de alto desempenho blindado para a Análise de Amostras Radioativas
Espectrômetros de Massa de Íons Secundários (SIMS) dinâmicos são conhecidos por serem extremamente úteis para uma ampla variedade de aplicações da ciência nuclear, mas a investigação de materiais altamente radioativos, como combustível nuclear irradiado, requer desenvolvimentos específicos de instrumentos.
Fruto do sistema comprovado em campo CAMECA IMS 7f, ACTINIS foi projetado para realizar análises elementares e isotópicas de alta precisão de amostras radioativas em um ambiente seguro: ACTINIS é integrado em um conjunto de proteções biológicas para proteger operadores contra contaminação e efeitos de irradiação durante a transferência e análise de amostras, e inclui adaptações específicas para minimizar operações manuais, como um sistema de introdução de amostra de segurança total.
  • Visão geral do produto +


    Desempenho SIMS de referência

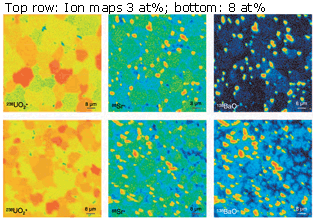

    Mantendo as melhores características dos modelos IMS 7f/7f-GEO, ACTINIS oferece perfis de profundidade de alta sensibilidade e medições de razões de isótopos, bem como mapeamento de elementos e isótopos na resolução lateral submícron.
    • Combinação de fontes primárias de íons Duoplasmatron e Césio, garantindo excelente sensibilidade a espécies eletropositivas e eletronegativas
    • Sistema de coleta íon-óptico secundário com alto campo elétrico para transmissão otimizada, centralização do feixe para excelente reprodutibilidade, canais ópticos para perfil de profundidade de alta faixa dinâmica
    • Espectrômetro de massa de dupla focalização (analisador eletrostático para focagem de energia, ímã laminado com comutação de pico rápida)
    • Sistema de detecção específico com um Multiplicador de Elétrons (EM) e dois Copos de Faraday (FCs) com eletrometria de última geração (baixo ruído e linha de base estável)
    • Imagem de íon direto para ajuste de instrumento
    • Varredura de imagens de íons para mapeamento de áreas pequenas a grandes com alta resolução lateral.

    Blindagem de última geração

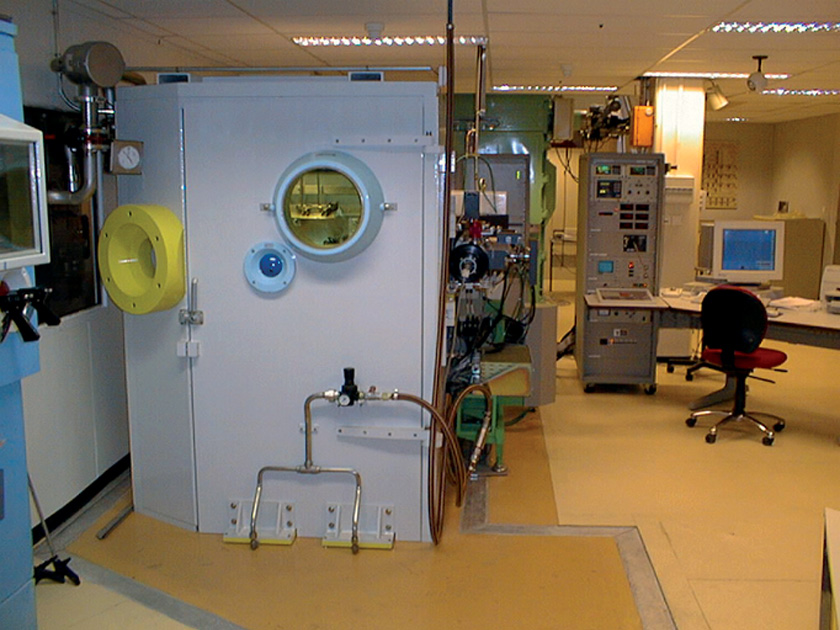

    Incluídos no pacote, os desenhos mecânicos e as especificações detalhadas para as proteções biológicas (proteção do instrumento) garantirão a segurança contra radiação, bem como uma interface fácil com o instrumento SIMS. Equipado com o porta-luvas adequado (proteção Alfa) e célula com parede de chumbo (proteção Gama), ACTINIS pode analisar amostras com uma atividade (taxa de dose) de até 2 Gy/h medida a 5 cm da amostra.

    Automação total e facilidade de uso
    ACTINIS oferece um alto nível de automação e inclui adaptações específicas para minimizar operações manuais, como um sistema de introdução de amostra de segurança total. Ferramentas específicas foram desenvolvidas e dispositivos íon-ópticos foram modificados para permitir a manutenção dentro da blindagem.

    Inspirado do grego ἀκτίς (raio), ACTINIS™ também é uma referência a actinídeos, elementos químicos de particular importância em aplicações nucleares.

  • Scientific publications +


    Below is a selection of research articles by users of CAMECA Shielded IMS

    You are welcome to send us any missing references, pdf and supplements! Please email cameca.info@ametek.com.

    SIMS analysis of irradiated HTR fuel. S. Brémier, M. Laurie, R. Hasnaoui and A. El Abjani (2015), SIMS XX Poster Presentation, Sept. 13-18, 2015.

    Evidence of tellurium iodide compounds in apower-ramped irradiated UO2 fuel rod. L. Desgranges, Ch. Riglet-Martial, I. Aubrun, B. Pasquet, I. Roure, J. Lamontagne, T. Blay (2013), Journ al of Nuclear Materia ls, Volume 437, Issue 1-3, Pages 409-414. doi:10.1016/j.jnucmat.2013.02.059.

    Measurement of energy spectra on irradiated polycrystalline UO2 samples using secondary ion mass spectrometry. I. Roure, B. Pasquet, L. Desgranges, Ph. Bienvenu (2012), Surface and Interface Analysis, Volume 45, Issue 1, Pages 427-429. DOI: 10.1002/sia.5115.

    Microbeam analysis of irradiated nuclear fuel. C T Walker, S Brémier, P Pöml, D Papaioannou, P W D Bottomley (2012), EMAS 2011: 12th European Workshop on Modern Developments in Microbeam Analysis, IOP Conf. Series: Materials Science and Engineering, Volume 32, 012028. doi:10.1088/1757-899X/32/1/012028.

    High burnup changes in UO2 fuels irradiated up to 83 GWD/T in M5® claddings. J. Noirot, I. Aubrun, L. Desgranges, K. Hanifi, J. Lamontagne, B. Pasquet, C. Valot, P. Blanpain, H. Cognon (2009), Nuclear Engineering and Technology, Volume 41, No.2, March 2009 – Special Issue on the Water Reactor Fuel Performance Meeting 2008.

    SIMS characterisation of actinide isotopes in irradiated nuclear fuel. L. Desgranges, B. Pasquet, Ch. Valot, I. Roure (2009), Journal of Nuclear Materials, Proceedings of a Topical Conference on Plutonium and Actinides: Plutonium Futures - The Science 2008, Volume 385, Issue 1, Pages 99-102. doi:10.1016/j.jnucmat.2008.09.032.

    SIMS analysis of an UO2 fuel irradiated at low temperature to 65 MWd/kgHM. C.T. Walker, S. Bremier, S. Portier, R. Hasnaoui, W. Goll (2009). Journal of Nuclear Materials, Volume 393, Issue 2, Pages 212-223. doi:10.1016/j.jnucmat.2009.06.017.

    Investigation of the relative sensitivity factor for the quantification of ion microprobe results for Nd isotopes in simulated nuclear fuel. Stéphane Portier, Stéphane Brémier, Rachid Hasnaoui, Olivier Bildstein, Clive T. Walker (2008), Microchimica Acta, Volume 161, Issue 3-4, Pages 479-483. DOI10.1007/s00604-007-0895-8.

    A method for the quantification of total xenon concentration in irradiated nuclear fuel with SIMS and EPMA. Lionel Desgranges, Christophe Valot, Bertrand Pasquet, Jérôme Lamontagne, Thierry Blay, Ingrid Roure (2008), Nuclear Instruments and Methods in Physics Research B: Beam Interactions with Materials and Atoms, Volume 266, Issue 1, Pages 147-154. doi:10.1016/j.nimb.2007.10.035.

    Assessment of the Nd/U ratio for the quantification of neodymium in UO2. L. Desgranges, B. Pasquet, I. Roure, S. Portier, S. Brémier, C.T.Walker, R. Hasnaoui, D. Gavillet, M. Martin, L. Raimbault (2008), Applied Surface Science, Volume 255, Issue 4, Pages 863-865. doi:10.1016/j.apsusc.2008.05.196.

    Detailed characterisations of high burn-up structures in oxide fuels. J. Noirot, L. Desgranges, J. Lamontagne (2008), Journal of Nuclear Materials, Volume 372, Issues 2-3, Pages 318-339. doi:10.1016/j.jnucmat.2007.04.037.

    Study of structural material resulting from the nuclear fuel cycle using SEM-WDX, EPMA and SIMS techniques. Jérôme Lamontagne, Catherine Eysseric, Lionel Desgranges, Christophe Valot, Jean Noirot, Thierry Blay, Ingrid Roure, Bertrand Pasquet (2008), Microchimica Acta, Volume 161, Issue 3, Pages 355-362. DOI10.1007/s00604-007-0852-6.

    SIMS analysis of 83Kr implanted UO2. S. Portier, S. Brémier, R. Hasnaoui, O. Bildstein, C.T. Walker (2008), Applied Surface Science, Volume 255, Issue 4, Pages 1323-1326. doi:10.1016/j.apsusc.2008.05.263.

    Secondary ion mass spectrometry of irradiated nuclear fuel and cladding: An overview. S. Portier, S. Brémier, C.T. Walker (2007). International Journal of Mass Spectrometry, Volume 263, Issues 2-3, Pages 113-126. doi:10.1016/j.ijms.2007.01.016.

    Fission Gas Bubbles Characterisation in Irradiated UO2 Fuel by SEM, EPMA and SIMS. Jérôme Lamontagne, Lionel Desgranges, Christophe Valot, Jean Noirot, Thierry Blay, Ingrid Roure, Bertrand Pasquet (2006), Microchimica Acta, Volume 155, Pages 183-187. DOI 10.1007/s00604-006-0540-y.

    Installation of a Shielded SIMS for the Analysis of Irradiated Nuclear Fuels. Stéphane Brémier, Rachid Hasnaoui, Stéphane Portier, Olivier Bildstein, and Clive T. Walker. (2006), Microchimica Acta, Volume 155, Pages 113-120. DOI 10.1007/s00604-006-0527-8.

    A shielded SIMS in CEA : a new tool for the low abundant isotopes characterization. L.Desgranges, B.Pasquet (2005), ATALANTE 2004, P2-17.
    Characterisation of irradiated nuclear fuel with SIMS. L. Desgranges, Ch.Valot, B.Pasquet (2005), Applied Surface Science, Volume 252, Issue 19, Pages 7048-7050. doi:10.1016/j.apsusc.2006.02.256.

    Detection of Gas Bubble by SIMS in Irradiated Nuclear Fuel. Jérôme Lamontagne, Jean Noirot, Lionel Desgranges, Thierry Blay, Bertrand Pasquet, Ingrid Roure (2004), Microchimica Acta, Volume 145, Issue 1, Pages 91-94. DOI 10.1007/s00604-003-0135-9.

    Measurement of xenon in uranium dioxide (UO2) with SIMS. L. Desgranges, B. Pasquet (2004), Nuclear Instruments and Methods in Physics Research Section B: Beam Interactions with Materials and Atoms. Volume 215, Issues 3-4, Pages 545-551. doi:10.1016/j.nimb.2003.08.033.

    A new shielded SIMS instrument for analysis of highly radioactive materials.
    B. Rasser, L, Desgranges, B. Pasquet (2003), Applied Surface Science, Secondary ion mass spectrometry SIMS XIII, Volume 203-204, Pages 673-678. doi:10.1016/S0169-4332(02)00789-4.

    One Year of Operation of the Shielded SIMS with Irradiated Materials in the LECA Facility. L.Desgranges, B.Pasquet (2003), Proceedings of the Plenary Meeting 2003, European Working Group " Hot Laboratories and Remote Handling".

    Installation of a shielded SIMS in CEA Cadarache. L. Desgranges, B. Pasquet, B. Rasser (2001).
