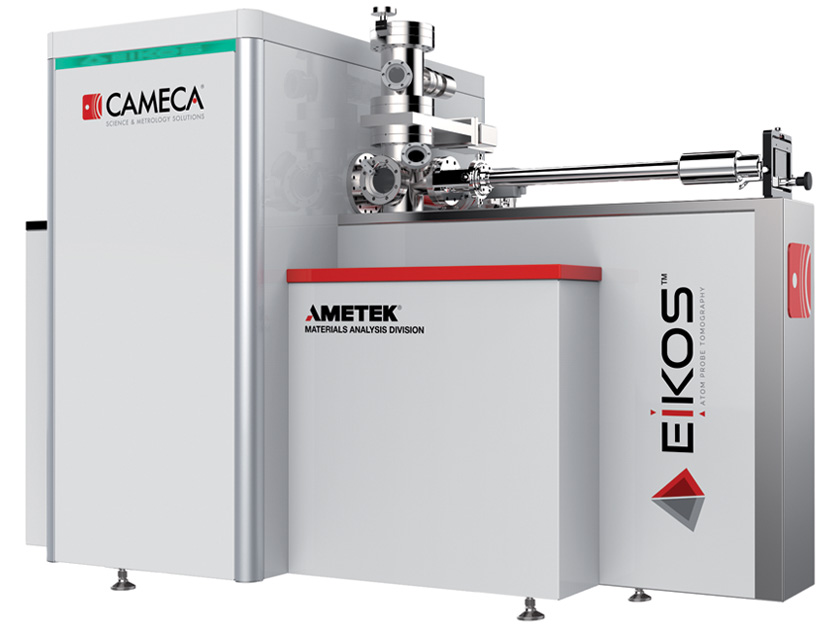

EIKOS

A Sonda Atômica, que permite a nanoanálise em 3D de alto desempenho e de rotina para pesquisas e a indústria
Fundamentada nos 30 anos de sucesso na instrumentação e aplicação da Tomografia por Sonda Atômica, a CAMECA desenvolveu o EIKOS™, o Microscópio de Sonda Atômica para o rápido desenvolvimento de ligas e pesquisa de materiais em nanoescala.
  • Visão geral do produto +


    A Sonda Atômica EIKOS oferece:

    • Tomografia tridimensional com caracterização das microestruturas em nanoescala
    • Detecção de um único átomo de alta resolução espacial com alta eficiência
    • Sensibilidade igual para todos os elementos e seus isótopos
    • Medição da composição quantitativa (da escala subnanométrica até próximo à micrométrica)
    • Disponível em configurações de tensão ou de tensão e laser
    • Métodos de preparação de amostra padrão


    A EIKOS está disponível em 2 configurações:

    EIKOS
    O sistema EIKOS básico incorpora um projeto de reflectron, permitindo excelente potência de resolução de massa e relação sinal-ruído. Um eletrodo contador integrado pré-alinhado assegura a facilidade de uso e alta confiabilidade. O sistema de pulsos de tensão fornece dados de qualidade muito alta em uma ampla variedade de aplicações metalúrgicas.

    EIKOS-UV
    O sistema EIKOS-UV totalmente configurado combina todas as características notáveis do EIKOS básico (tensão pulsada, funcionalidade baseada em reflectron, eletrodo contador pré-alinhado) e agrega um módulo de UV-laser pulsado totalmente integrado, com design de ponto de foco controlado por computador, para permitir acesso a uma maior variedade de aplicações.

    O sistema EIKOS básico pode ser atualizado em campo para o EIKOS-UV.

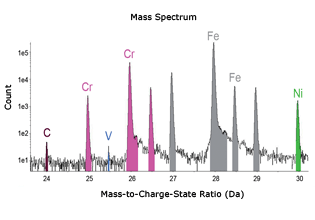

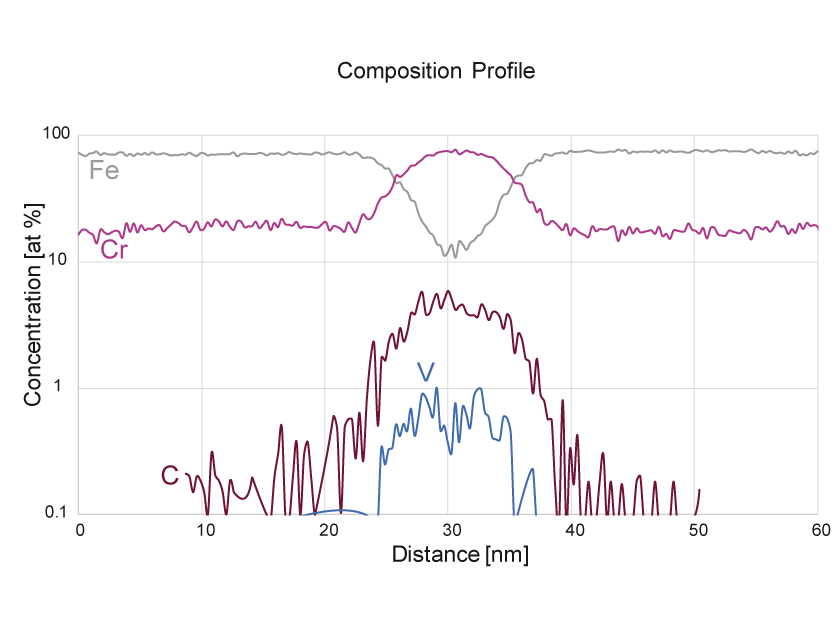

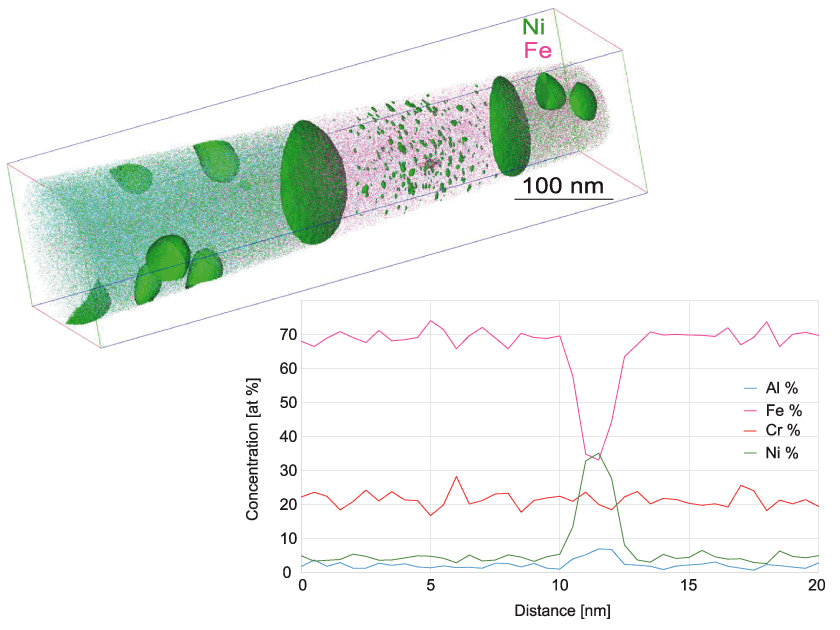

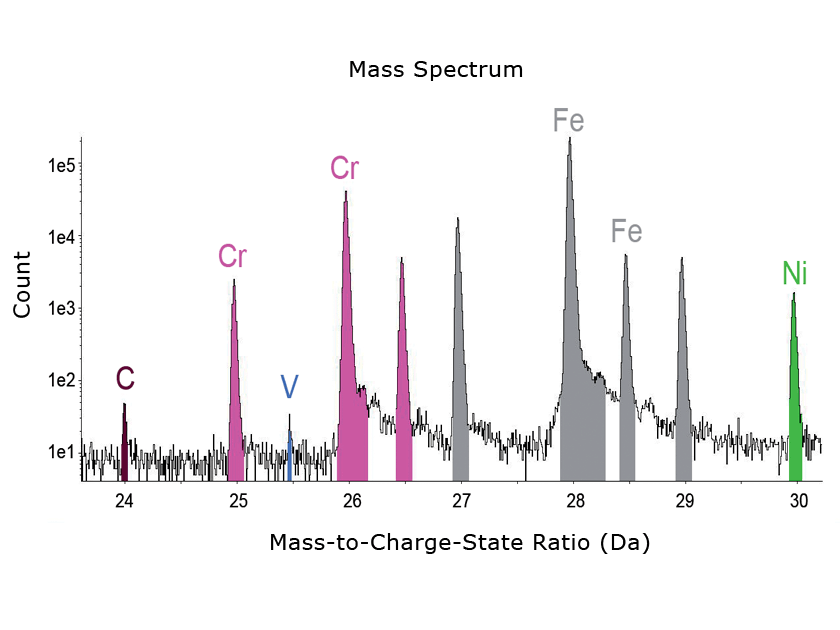

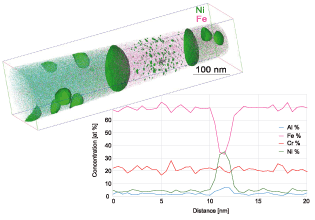

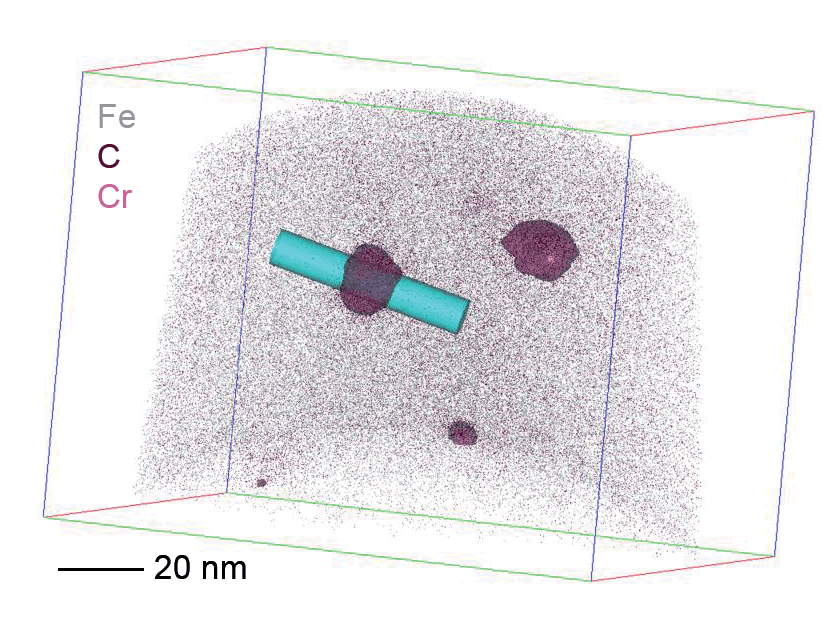

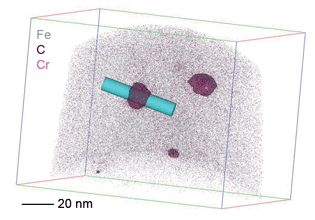

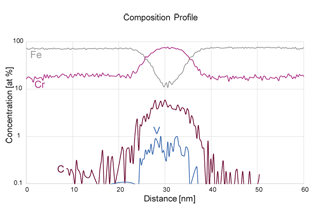

  • Veja o que a Sonda Atômica EIKOS pode fazer +

  • Download de documentação +

  • View Webinars +

    • Introduction to applications & technology of EIKOS-UV

      terça-feira, fevereiro 25, 2020

      Optimized or efficiency and simplicity, EIKOS-UV™ delivers all the benefits of Atom Probe Tomography and addresses a wide range of applications: metals, coatings, thin films, ceramics, minerals, functional materials in both academic and commercial environments. Robert Ulfig (CAMECA) presents the main features and functionalities of CAMECA's latest atom probe tomography instrument.
      Register here to view at any time.
      Duration: 23 minutes
    • segunda-feira, janeiro 1, 0001

    • segunda-feira, janeiro 1, 0001

  • Vídeo +

  • Usuários do APT em todo o mundo +

    Seleção de sites relacionados a sonda atômica

    International Field Emission Society (IFES)

    A Sociedade Internacional de Emissões em Campo é uma sociedade científica mundial que visa promover a nanociência de campo alto e a microscopia de sonda atômica. Em cada Simpósio da IFES, organizado a cada dois anos, o Prêmio E.W. Müller para Jovem Cientista é dado ao melhor trabalho apresentado oralmente em uma competição.

    Materials Physics Group, Rouen University, França
    O GPM é uma unidade de pesquisa conjunta da Universidade de Rouen-CNRS e do INSA, liderada pelo Prof. Didier Blavette. Esse é um dos maiores grupos da comunidade de sondas atômicas. A CAMECA colabora com o GPM para projetos e desenvolvimento de suas sondas atômicas.

    Oak Ridge National Laboratory, Microscopy Group, EUA
    O Grupo de Microscopia do laboratório ORNL é especializado em desenvolvimento e aplicação de microscopia eletrônica avançada, tomografia de sonda atômica e técnicas de ciências de superfície para a caracterização de escala sub-nm da microestrutura, natureza química e composição de materiais. Através do uso de um CAMECA LEAP, cientistas e engenheiros do ORNL contribuem significativamente ao avanço da tecnologia 3DAP e suas aplicações.

    Geoscience Atom Probe, Curtin University, Austrália
    O desenvolvimento do estudo de Sonda Atômica em Geociência como parte da Unidade Avançada de Caracterização de Recursos, localizada no Centro John de Laeter da Universidade de Curtin, fornece um enfoque único no desenvolvimento e na aplicação desta técnica excitante à disciplina de Ciências da Terra.

    Northwestern University Center for Atom Probe Tomography (NUCAPT), EUA
    O Grupo de Pesquisas Seidman da Universidade Northwestern, Illinois, usa um LEAP 4000X Si para estudar a composição química e a evolução de precipitados, interfaces e outros fenômenos em nanoescala. O Grupo Seidman está entre as principais equipes de pesquisa envolvidas na investigação de materiais nanoestruturados.

    Marquis Research Group, University of Michigan, Ann Arbor, EUA
    Parte do Departamento de Ciências de Materiais e Engenharia da Universidade de Michigan, e equipado com um LEAP 4000X-HR, o Grupo de Pesquisas Marquis tem como foco a exploração experimental de estruturas de escala atômica para entender o comportamento dos materiais e desenvolver materiais e estruturas mais eficientes para aplicações em energia.

    FIM & Atom Probe Group, Department of Materials at Oxford University, Reino Unido
    Ao longo de mais de 40 anos de história, o FIM e o Grupo de Sonda Atômica da Universidade de Oxford são líderes mundiais no desenvolvimento da técnica de sonda atômica e de suas aplicações a problemas de ciências de materiais.

    ACMM, University of Sydney, Austrália
    O Centro Australiano de Microscopia e Microanálise (ACMM) é o principal centro de microscopia da Universidade de Sydney. Dirigido pelo Prof. Simon Ringer, ele fornece à comunidade de pesquisas de Sidney os mais avançados instrumentos e conhecimentos para explorar a estrutura de amostras, desde físicas a biológicas, em escalas que se estendem até as moleculares e atômicas.

    Deakin University, Electron Microscope Facility, Victoria, Austrália
    Instalada no Centro de Tecnologia Geelong no Campus Geelong Waurn Ponds, a Unidade de Microscópio Eletrônico Deakin suporta uma ampla gama de projetos de pesquisa que lideram e inspiram inovações em ciências e engenharia de materiais.

    Metallic Nanostructure Group of NIMS, Japão
    O grupo Sonda Atômica do Dr. Hono faz parte do Laboratório de Engenharia de Materiais do Instituto Nacional de Ciências dos Materiais (NIMS) em Tsukuba, Japão.

    Max-Planck-Institut für Eisenforschung, Düsseldorf, Alemanha
    O Grupo de Tomografia de Sonda Atômica do MPI Düsseldorf, sob a liderança do Dr. Pyuck-Pa Choi, conduz pesquisas básicas sobre as propriedades mecânicas dos materiais e sua relação com as nanoestruturas e microestruturas subjacentes. Ele foi criado em 2009 em conjunção com a instalação de um LEAP 3000X HR. O MPI Dusseldorf também é um dos primeiros proprietários de uma sonda atômica LEAP 5000 de última geração.

    Microscopy and Microanalysis group, Chalmers University, Suécia
    Os projetos de pesquisa conduzidos pelo grupo de Microscopia e Microanálise objetivam desenvolver e melhorar o entendimento fundamental da microestrutura de materiais tecnologicamente importantes, sua manipulação e importância na determinação das propriedades dos materiais.

    EMEZ - Electron Microscopy, Federal Institute of Technology, Zurich, Suíça
    A EMEZ é uma unidade interdisciplinar da ETH Zurich que apoia esforços e serviços de pesquisa vitais para membros da ETH e pesquisadores visitantes, bem como para a indústria em geral.

    POSTECH, Coreia
    Universidade de Ciências e Tecnologia de Pohang e Centro Nacional de Tecnologia de Nanomaterial (NCNT), sob a liderança do Prof. Chan Gyung Park (páginas em coreano).

    Thompson Research Group, University of Alabama, EUA
    O grupo de pesquisas do professor Thompson analisa a interdependência entre as propriedades de microestruturas dos processamentos através da investigação da transformação e estabilidade das fases em uma variedade de sistemas de materiais em diferentes escalas de comprimento.

    Montanuniversität Leoben, Áustria

    A equipe da Dra. Francisca Mendez-Martin do Departamento de Metalurgia Física e Materiais conduz estudos em diversos tópicos: engenharia de superfície, transformações de fase, monitoramento in-situ de mudanças microestruturais durante a solidificação e o tratamento térmico de materiais metálicos, desenvolvimento de material nanoestruturados, etc.

    King Abdullah University of Science and Technology (KAUST), Arábia Saudita
    Inaugurada em setembro de 2009, a KAUST possui um programa impressionante, dedicado a criar de uma das principais instituições de pesquisas científicas do mundo. Dois dos modelos de nova geração de sonda atômica da CAMECA serão instalados em uma das principais unidades de pesquisa do departamento de Ciências e Engenharia de Materiais da KAUST, sob a liderança do Prof. Tala'at Al-Kassab.

    Fraunhofer Center for Nanoelectronic Technologies, Dresden, Alemanha
    Localizado no “Silicon Saxony”, o centro CNT Fraunhofer oferece oportunidades ideais de colaboração no campo da nanoeletrônica para institutos de pesquisas e fabricantes de materiais e equipamentos. O LEAP 3000X instalado no CNT Fraunhofer é dedicado à pesquisa em materiais semicondutores, bem como revestimentos duros, vidros metálicos e materiais de fusão nuclear.

    Université Paul Cézanne, Marseille, França
    A Equipe de Reatividade e Difusão em Interfaces, sob a liderança de Dominique Mangelinck, faz parte do IM2NP, um instituto de pesquisas que dá apoio a uma ampla gama de programas, como modelagem, design, arquitetura, processos, materiais e suas propriedades físico-químicas.

    UCSB's Materials Department, Santa Barbara, Califórnia, EUA
    Amplamente reconhecida como uma das principais unidades de pesquisa de materiais do mundo, o Departamento de Materiais da UCSB atua como um mecanismo de inovação para descobertas de novos materiais. Sob a liderança do professor James S. Speck, ele possui um LEAP 3000X.

    Atomprobe.com
    Hospedado pela CAMECA Instruments Inc., o site para usuários de equipamentos de tomografia de sonda atômica fornece a usuários e proprietários de sistemas APT um único local para obter e compartilhar informações.
  • Programas +

    • IVAS Software
      IVAS

      Especificamente desenvolvido para as Sondas Atômicas da CAMECA, o IVAS fornece poderosos recursos de visualização e análise para extrair informações quantitativas 1D, 2D e 3D coletadas em equipamentos APT, de forma rápida e fácil.

      Continuar lendo

  • Kits de upgrade +

    Opções para LEAP®

    Limpador integrado de plasma
    Um limpador de plasma automatizado e totalmente integrado que oferece maior produtividade e menor custo de propriedade para o sistema LEAP.

    Analisador de gases residuais
    Permite a análise de pressão parcial do instrumento LEAP.

    LEAP 5000 VCTM
    O Módulo de Transferência a Vácuo e Crio (VCTM) permite que as amostras sejam transportadas entre o LEAP e as estações de trabalho auxiliares, mantendo as condições UHV e criogênicas. O módulo utiliza uma câmara portátil compatível com UHV totalmente integrada ao LEAP 5000 (através de uma estação de ancoragem). Observe que as estações de trabalho adicionais também devem ser compatíveis com o VCTM e isso não está incluído nessa opção. Contate o representante de vendas da CAMECA para obter mais detalhes.

    Pacote de melhoria de produtividade
    Estende a capacidade de armazenamento do sistema LEAP e inclui um carrossel aquecido in situ totalmente integrado para reduzir os tempos ociosos de bombeamento, aumentar a produtividade da amostra e melhorar a qualidade do vácuo.

    Pacote anti-vibração
    A plataforma de isolamento de vibração ativa permite que o LEAP seja instalado em ambientes que não atendem aos padrões de vibração. Essa solução integrada combina cancelamento de vibração ativa a um upgrade da plataforma LEAP. A tecnologia piezelétrica patenteada cancela a vibração do piso em tempo real com largura de banda ativa a partir de 0,6 Hz.

    Kit sísmico
    Kit de contenção sísmica instalado de fábrica. Os requisitos de piso devem ser cumpridos para a compra desta opção.

    Módulo de microscópio de íon de campo (eFIM)
    Adiciona a capacidade de microscópio de íon de campo (FIM) ao sistema LEAP.

    Opções para LEAP® e EIKOS™

    Indicador Electro
    Simplex Electropointer(TM) para a produção de amostras do LEAP eletropolidas. PC de controle e produtos químicos decapantes não incluídos.

    Electropolidor manual
    A unidade de eletropolimento manual é projetada para permitir máxima flexibilidade à produção de amostras de uma ampla variedade de materiais O dispositivo inclui fonte de alimentação, manuseio de produtos químicos e todos os acessórios necessários para preparar amostras de sonda atômica de alta qualidade. (Microscópio óptico e reagentes químicos não estão incluídos.)

    Kit de preparação avançada de amostras
    O kit de preparação avançada de amostras inclui os principais componentes necessários para a preparação avançada de amostras com base em FIB.
