Graças à sua fonte de Emissão de Campo de alto brilho, a coluna de elétrons do SXFiveFE CAMECA oferece condições experimentais que combinam baixas tensões de aceleração com correntes intensas do feixe. Sob essas condições otimizadas, o volume de interação entre os elétrons e o espécime é reduzido e pode-se alcançar uma alta resolução espacial.
Os mapas de raios X foram adquiridos a partir de lamelas com exsolução de clinopiroxênio em ortopiroxênio. As lamelas têm apenas algumas poucas centenas de nanômetros de espessura. Ambas as fases foram analisadas com um ponto totalmente focalizado, demonstrando o recurso de alta resolução espacial do SXFiveFE.

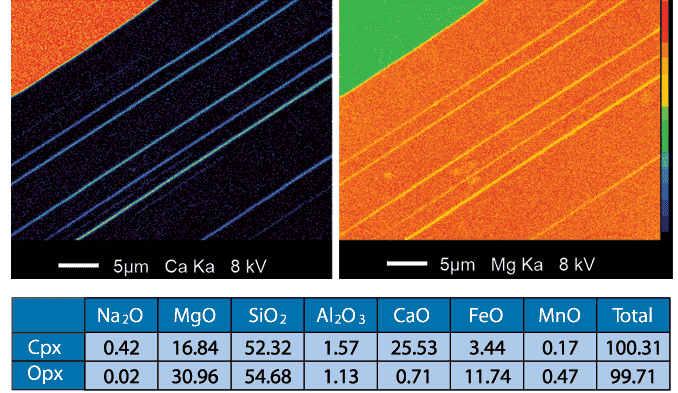

Os mapas de raios X adquiridos sobre Ca e Mg ilustram a capacidade única do SXFiveFE de combinar uma baixa tensão do feixe para a otimização da resolução espacial, com cristais de alta sensibilidade para a otimização da detecção por raio X.
A análise quantitativa foi, então, realizada tanto em fases de clinopiroxênio quanto de ortopiroxênio usando um feixe de elétrons focalizado de 8 keV e 20 nA. Os conjuntos de dados abaixo demonstram a elevada capacidade do SXFiveFE de determinar a composição elementar quantitativa com precisão.
Análise quantitativa de ortopiroxênio:
|
Na2O
|
MgO
|
SiO2
|
Al2O3
|
CaO
|
FeO
|
MnO
|
Total
|
| 3/1 |
0,001 |
31 |
54,84
|
1,14 |
0,73 |
11,09
|
0,26 |
99,06 |
| 7/1 |
0,03 |
31,04 |
54,77 |
1,13 |
0,62 |
12,3
|
0,29 |
100,2 |
| 8/1 |
0,01 |
31,09 |
54,54
|
1,15 |
0,72
|
11,77
|
0,88 |
100,16 |
| 9/1 |
0,01 |
30,85 |
54,54
|
1,11 |
0,79
|
12 |
0,71 |
100,02
|
| 12/1 |
0,02 |
30,8 |
54,71
|
1,11 |
0,68
|
11,52 |
0,23 |
99,09
|
| Média |
0,02 |
30,96
|
54,68
|
1,13 |
0,71
|
11,74 |
0,47 |
99,71
|
Análise quantitativa de clinopiroxênio:
|
Na2O
|
MgO
|
SiO2
|
Al2O3
|
CaO
|
FeO
|
MnO
|
Total
|
| 4/1 |
0,44 |
16,81
|
51,99
|
1,68 |
25,48
|
3,37
|
0,06 |
99,83 |
| 5/1 |
0,38 |
17,29
|
52,18 |
1,28 |
25,38
|
3,44
|
0,15 |
100,1 |
| 6/1 |
0,43 |
16,35
|
52,35
|
1,58 |
25,54
|
3,72
|
0,21 |
100,18 |
| 10/1 |
0,41 |
16,95
|
52,56
|
1,65 |
25,68
|
3,02
|
0,39 |
100,66
|
| 11/1 |
0,45 |
16,79
|
52,54
|
1,68 |
25,59
|
3,67
|
0,05 |
100,77
|
| Média |
0,42 |
16,84
|
52,32
|
1,57 |
25,53
|
3,44
|
0,17 |
100,31
|
