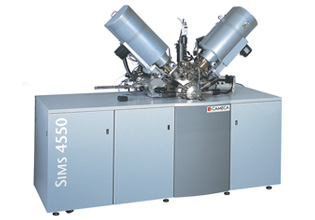

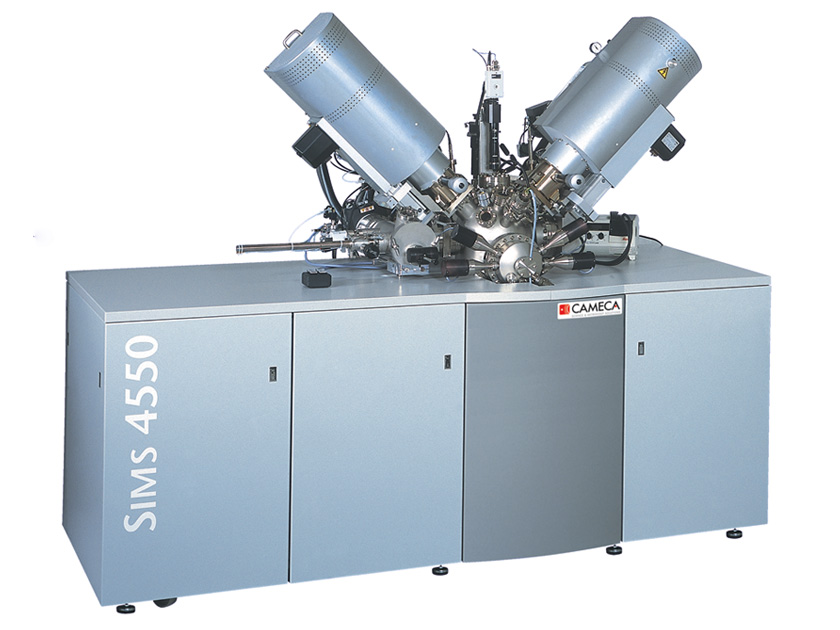

SIMS 4550

Resolução de alta profundidade e alto rendimento

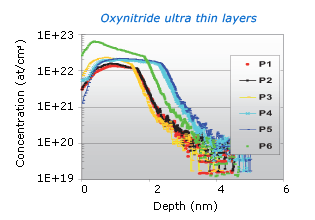

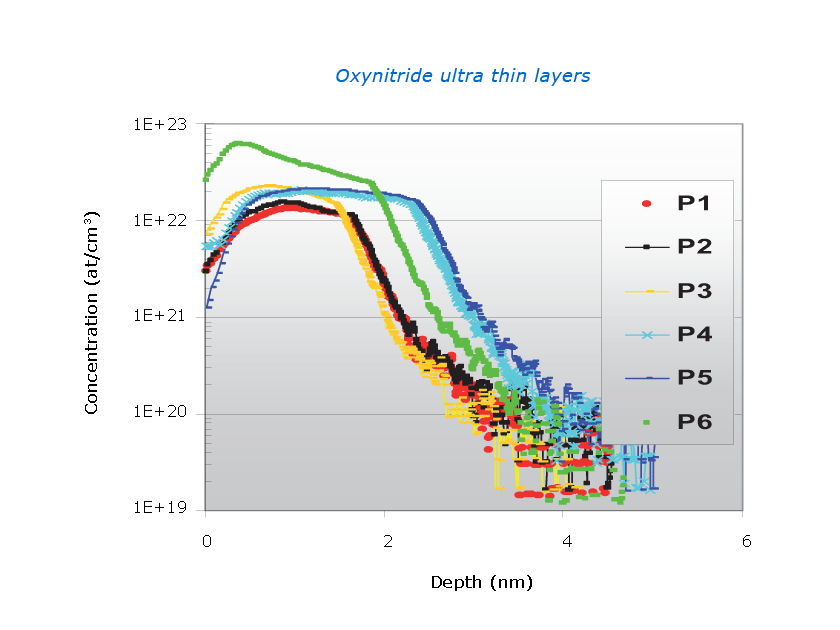

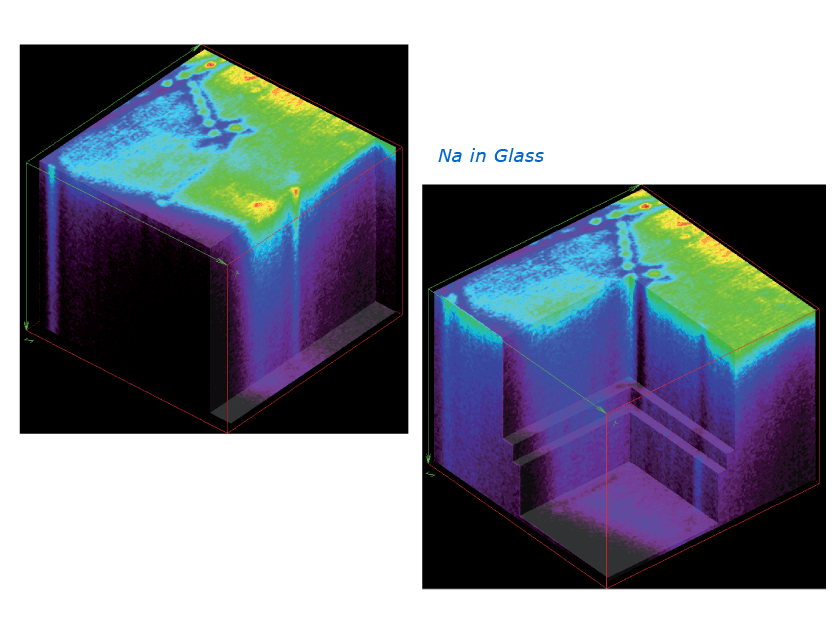

Com dispositivos cada vez menores, os perfis de implante e a espessura da camada dos semicondutores atuais estão geralmente na faixa de 1 a 10 nm. A SIMS 4550 foi otimizada para atender a essas áreas de aplicação, oferecendo um feixe principal de alta densidade de oxigênio e césio com uma energia de impacto programável de 5 keV a até 150 eV.

Flexibilidade
A SIMS 4550 da CAMECA é uma ferramenta SIMS dinâmica que oferece total flexibilidade em condições de pulverização (ângulo de impacto, energia, espécie). Com opções específicas para compensação de carga (canhão de elétrons, laser) durante a pulverização da amostra, os materiais isolantes podem ser analisados facilmente. A SIMS 4550 mede a espessura da camada, alinhamento, brusquidão, integridade, uniformidade e estequiometria. Os suportes de amostras podem acomodar uma variedade delas: pequenos pedaços de alguns mm² até amostras de 100 mm de diâmetro.

Alta precisão e automação
A óptica do analisador quadripolar de última geração e o desempenho superior de pico-ruído de fundo são os principais fatores para os baixos limites de detecção de elementos-traço. A SIMS 4550 oferece uma excelente sensibilidade para H, C, N e O, graças ao seu avançado design UHV com pressão baixa na câmara principal na ordem de E-10 mbar (E-8 Pa). Fontes de íons e dispositivos eletrônicos ultraestáveis garantem maior precisão e repetibilidade de medições de até < 0,2% DPR.
O fator humano na precisão é levado em consideração com o software de fácil utilização, orientações predefinidas, operação remota e solução de problemas. Todas as configurações de cada medição são armazenadas em um banco de dados. Por isso, as medidas repetidas estão a apenas alguns cliques de distância. Outros recursos de automação
